40T單臂液壓機

40T單臂液壓機簡介

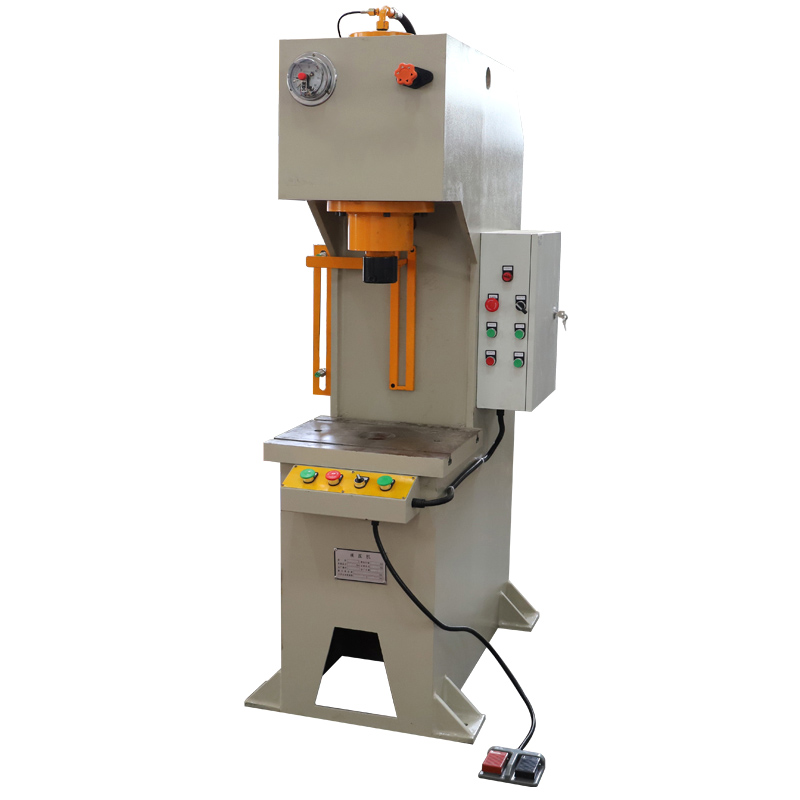

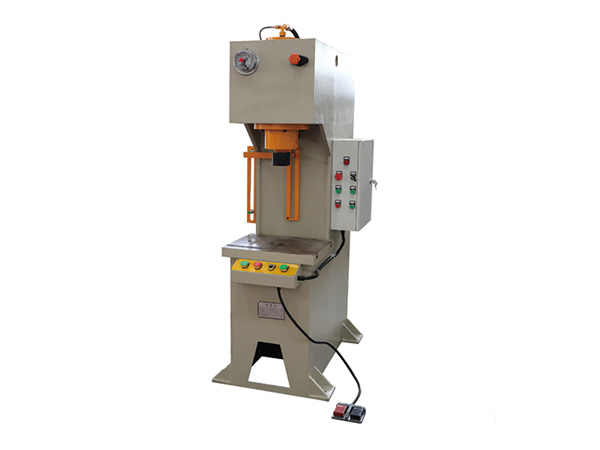

40T單臂液壓機又稱C型開式結構液壓機，單柱結構液壓機的很大優點是操作方便，可三面接近工件，裝卸機件簡單方便，特別是軸類零件校直和板材彎曲成型等工藝應用，這一結構形式十分方便。

40T單臂液壓機結構形式：

※ 采用鋼板焊接而成，焊后經高頻振動焊接應力。
※ 活塞桿采用離子氮化，表面經滲碳淬火處理。
※ 油泵、液壓閥采用行業廠家、可靠品牌。
※ 配置電接點壓力表，到達設定壓力值后自動返程。
※ 高壓軟管管道連接，充分震動，減緩泄漏。
※ 泵站為內置式，減小占地面積同時方便維護檢修。
※ 長時間的負載調試，確保設備長期基本無故障，免維修使用。

40T單臂液壓機工作原理：

       該系列液壓機設有獨立的液壓與電器控制系統，采用按鈕集中控制，可實現定程和定壓兩種成型工藝，具有壓力顯示、行程和壓力調節等功能。該系列可加裝四柱導柱導向，從而提高產品的壓制精度。立柱、活塞桿淬火后鍍銅或硬鉻，提高表面耐磨性和硬度，油泵進油口裝有的過濾裝置，確保油泵和閥的使用壽命。油路連接采用高壓軟管，大大降低機器噪聲。
機器可根據用戶要求配置PLC、光柵保護以及人機界面（觸摸屏）等元器件。對于客戶的特殊要求，我們也可特別設計生產，很大限度的滿足客戶生產工藝需求。

40T單臂液壓機電氣控制系統：

1、獨立的電氣柜，內裝空氣開關、繼電器等電器控制元件。
2、液壓機的各種報警信號，限位開關與壓機動作實現程序聯鎖。
3、設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。

40T單臂液壓機操作方式：

1、壓機設有點動和半自動操作方式。
2、行程有行程控制裝置調整。
3、操作臺上的按鈕除完成壓機全部動作外，還應有"雙手壓制"、"回程、"停止"、"急停"等按鈕。

40T單臂液壓機保護：

1、設置急停按鈕，按下急停按鈕，壓機立即停止。
2、行程在上、下限位處均設有限位開關。

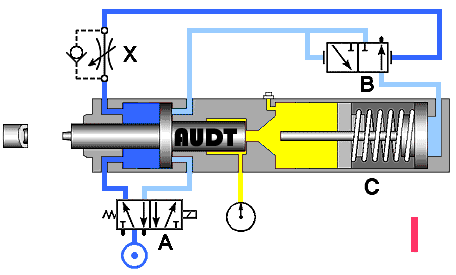

3、在活塞式油缸下腔設置液壓支撐保險閥回路，確保。同時設置液壓聯鎖回路，確保支撐保險閥不打開時，主缸上腔無法輸出壓力。

40T單臂液壓機工作環境：

電源：三相380v、 50HZ，工作環境溫度：0～40℃。

40T單臂液壓機使用領域：

     該系列液壓機主要用于軸類零件、型材的校正和軸套類零件的壓裝。同時能完成板材零件的彎曲、壓印、套印、簡單零件的拉伸等工藝，可用來壓制要求不嚴格的粉末、塑料制品。適用于機床、內燃機、輕紡機械、起重機械、軸類、軸承等行業使用。

單臂液壓機使用須知：

      由于運輸愿因，檢查各緊固部分是否有松動現象。 機器安裝在規定之混凝土基礎上，校正水平安裝好地角螺絲， 連接油缸與控制部分的油管，然后調整主機的精度。 油箱內注入已過濾的32～46?？鼓ヒ簤河停又烈何挥?0 高度）。

1.設備電壓380V 50HZ，電器應有接地。接通電源后，起動一下電機，觀察其旋向是否正確。
2. 起動電機，空載試車，把工作方式選擇按鈕轉至手動位置 （調整位置）按下降或上升按鈕使滑粱作上、下行程數次（每次不得超越本機很大行程）排出系統內的空氣。
3.機器在運轉時不能校正模具，對小于面積的模具上，下墊應有足夠受壓面積的的墊板，高度應高于壓力機機座與滑梁之間的很小距離。

YQ41單臂式液壓機技術參數
項目	2.5T	6.3T	20t		40t		63t			100t
			維修用	工業用	維修用	工業用	維修用	工業用	工業用
液體壓力Mpa	8	12.5	18	18	23	23	30	30	25	31.5
行      程mm	125	200	240	240	240	240	240	240	240	240
喉      深mm	105	170	200	200	200	200	260	260	260	260
很大開口高度mm	210	320	500	500	550	550	600	600	600	600
工作臺面積mm	320*200	360*320	400*500	400*500	400*500	400*500	450*600	450*600	450*600	500*700
上工作臺面積mm		160*160		320*320		380*380		380*380	380*380
下行速度mm/s	45	40	12	21	6.5	34	12	30	53	7.5
回程速度mm/s	90	80	19	32	9.5	47	16	40	42	10
電機功率KW	1.5	3	2.2	4	3	5.5	5.5	5.5	5.5	5.5
注：工業用單臂液壓機含上活動工作臺、上下工作臺有T型槽，方便固定模具、有速度快、效率高、導向好、保壓、定壓、定程功能。
